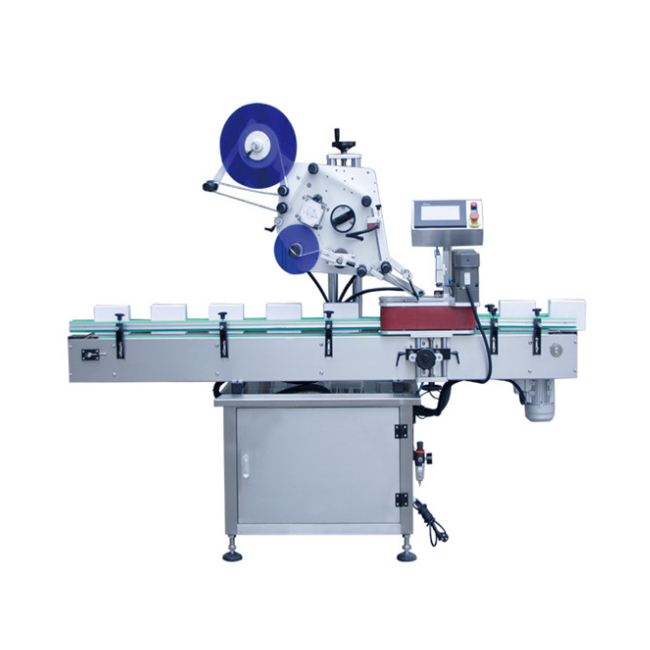

Vertikal turdagi avtomatik dumaloq konteyner yorlig'i mashinasi

Ushbu mashina yumaloq konteyner kabi sirt yorlig'i uchun qo'llaniladi, ilovaning batafsil tavsifi quyidagi jadvalda keltirilgan:

Nashr	Ilovaning tavsifi
Qo'llaniladigan konteyner	Bitta mashina uchun quyidagi stsenariylarni tanlash mumkin: 1) Dumaloq shisha kabi yumaloq konteyner 2) Dumaloq yoyning kesimi bo'lgan konteyner kabi dumaloq sirt
Qo'llaniladigan yorliq turi	O'z-o'zidan yopishqoq yorliq 1) standart kabi shaffof emas 2) ixtiyoriy ravishda shaffof
Yorliq raqami	1) 1 yorliq 2) bitta yorliq rulosiga bosib chiqarilgan 2 ta yorliq

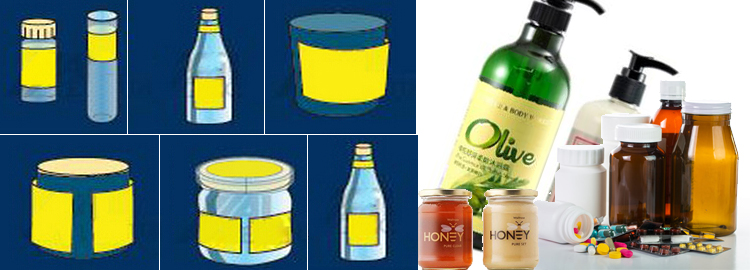

Konteynerlarning namunaviy uslubi quyidagilardan iborat:

Standart xususiyatlar

• Dumaloq konteyner yoki dumaloq yoy, signal yoki ikki marta yorliqlangan konteyner uchun javob beradi

• Zanglamaydigan po'latdan yasalgan 304 va yuqori sinf alyuminiy qotishmasi mashinaning qurilishi sifatida

• Noyob etiketkali kallaklar yorliqni siqish va taranglikni yanada barqaror qilish imkonini beradi Va etiketkaning to'g'riligiga ishonch hosil qiling.

• Kasbiy yorliqlash qurilma etiketkalash sifatini oshiradi. Ajinlar va pufakchalar bo'lmasligi uchun. Va bir-birining ustiga o'ralgan mahkamlik.

• Kalibrlash shkalasi tarkibni moslashtirish uchun qulay asbobdir

• PLC va sensorli displeyli HMI boshqaruvini aqlli ishlashga va muammoli tortishishga erishish

• Aqlli boshqaruv, avtomatik fotoelektrik kuzatuv, ob'ekt yorlig'isiz, yorliqsiz avtomatik tuzatish

Ixtiyoriy xususiyatlar

• Shaffof yorliqlarni aniqlash sensori

• Kod satrini onlayn chop etish

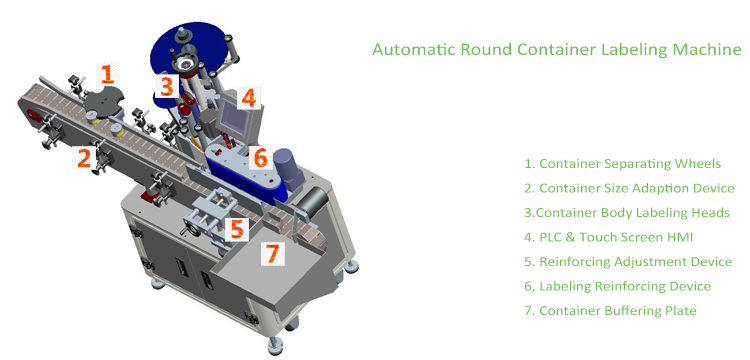

Sensorli ekran HMI orqali, PLC parametrlarini sozlash bo'yicha, yuqoridan oqim konteyner orqali, konveyer orqali. Konteynerni ajratuvchi g'ildiraklar,. Konteyner va etiketkalarni aniqlash tizimi bilan syononize qiling, konteyner etiketkali kallaklar bilan aniq markalanadi. Yorliqni mustahkamlovchi qurilma etiketkalash sifatini oxirgi bosqich sifatida ta'minlaydi.

Mashinaning dizaynidan tashqari, kalit tarkibiy qismlarining konfiguratsiyasi mashina yoki tizimning sifatini aniqlaydi, quyida kalit tarkibiy qismlarning qisqa ro'yxati keltirilgan:

Yo'q	Komponentlar	Materiallar / Qisqa ro'yxat
1	Dasturlashtiriladigan mantiqiy boshqaruvchi	Delta, Siemens, Mitsubishi, Panosonic
2	Sensorli ekran	Weinview, Siemens, Delta, Kinco, Panosonic
3	Stepper / Servo Motor	Teco, Delta, Panosonic, Leadshine
4	Chastotani o'zgartiruvchi	Delta, Schneider, Leadshine
5	Asosiy elektr komponentlari	Shnayder, Chint, Ls, Ark
6	Kalitlarni himoya qilish va o'rni	Shnayder, Deliksi
7	Shiling, filtr	Airtac, SMC
8	Fotosuratlar sensori	Autonika, Keyence, Leuze, Panosonic, Katalog

1J-x-xxxxx katalogi
Boshqarish usuli	Avtomatik
Yorliq soni	1 standart sifatida yoki bitta yorliq rulosida bosilgan 2 ta yorliq
Yorliqning shaffofligi	Shaffof emas
Yopishtiruvchi	O'z-yopishtiruvchi
Kodlash / bosib chiqarish mashinasi	Istisno qiling
Yorliqning kengligi	15-150 mm - Orqa qog'ozni joylashtiring
Yorliq uzunligi	20-340 mm
Yorliq tezligi	Oddiy motor uchun 30-80 dona / min Servo motor uchun 40-120 dona / min
etiketlash tolerantligi	+/- 1mm
Konteyner diametri	25-100 mm
Rolik tashqi diametri	280 mm-Maks
Rolik ichki diametri	76 mm
Standart tezlik	Servo motor: 5 ~ 25m / min Bosqichli motor: 5 ~ 19m / min
Havoni siqish kerak	Taalluqli emas
Havoning iste'moli	Taalluqli emas
Quvvat talablari	AC 220V 50 / 60HZ
Elektr energiyasini iste'mol qilish	0,53Kw
Taxminiy vazn (aniq)	185 kg
O'lchov ('mm)	1950 * 1100 * 1300mm

Amalda, bozordagi oddiy mashina bilan taqqoslang, biz quyidagi jadvalda ko'rsatilgan detallarga, afzalliklarga ko'proq e'tibor qaratamiz:

Maqsadli yorliq	Bizning dizaynimiz
Ajinlar yo'q	Oqilona yorliqlarni boshqaruvchi moslama o'z ichiga oladi a) Yorliqni boshqarish va tortish b) yorliq kuchlanishini saqlab turish, c) yorliqlarni ajratish jarayonlari
Pufakchalar yo'q	Muvofiq etiketkalar va mustahkamlovchi qurilmalar
To'g'ri markalash	a) Yuqori sifatli va joylashishni sozlash mumkin bo'lgan yorliqni aniqlash sensori b) Konteyner pozitonni sozlash moslamasi c) Yorliqlarni sinxronlashtirishni boshqarish
Moslashuvchan operatsiya	a) Pedalni boshqarish / Avtomatik aniqlash b) bitta yoki juft yorliqlar c) Kodni bosib chiqarish birlashtirilishi mumkin d) PLC tomonidan moslashuvchan dasturlash e) zaruriy himoya, masalan, qisqa tutashuv, haddan tashqari yuklanish va hk

Hujjatlar

Mahsulotlarimizni tushunish uchun ordr-da, sotib olish bosqichida taqdim etiladigan quyidagi hujjatlar mavjud, ammo cheklanmagan.

Yo'q	Hujjat	Kod	Ta'rif
1	Mahsulotlarni tanlash bo'yicha qo'llanma	SG	Mijozlar uchun loyihaning asosini, parametrlarini va boshqa talablarini o'z ichiga olgan Selektsiya Qo'llanmasi bilan aloqada bo'lgan mijozlar uchun mos mahsulotlarni tanlash yoki sozlash.
2	Mahsulotlar haqida ma'lumot	PP	Mijozlarga mahsulotlarning umumiy ko'rinishini tushunish uchun asosiy xususiyatlar, dastur, qurilish, odatiy mahsulotlar, tasdiqlash va ixtiyoriy xususiyatlarni qamrab olish
3	O'rnatish bo'yicha ko'rsatma	IN	Uskunani o'rnatish bosqichini tushuntirish va ishga tushirish bo'yicha yo'riqnomani ham o'z ichiga oladi
4	Foydalanuvchi uchun qo'llanma	UM	Operatsion va texnik xizmat ko'rsatish va nosozliklar otishni o'rganish tarkibini yoritish uchun

Bizning xizmatlarimiz

Shaxsiylashtirish

Moslashuv falsafasi

Namoyish qilinadigan mahsulot sizning talablaringizga to'liq javob bermasligi mumkin, bizning falsafamiz sizning haqiqiy ehtiyojlaringizni moslashtirish, bo'sh imkoniyatlar va funktsiyalarni minimallashtirishdir. Sizga samaradorlik va narx bo'yicha muvozanatli mahsulotlarni etkazib berish. Moslashtirishda quyidagi omillar hisobga olinishi kerak:

• Shaffof yorliqlarni aniqlash sensori

• Kod satrini onlayn chop etish

Tanlash bo'yicha qo'llanma

Tanlash bo'yicha qo'llanmalar tiraj uchun mavjud, mahsulotlarni tanlash va sozlash bo'yicha yordam olish uchun biz bilan bog'laning.

Bayonot

• Ushbu profilda namoyish etiladigan rasmlar yangi yoki moslashtirilgan dizaynga mos ravishda assortimentdagi mahsulotlarni namoyish etadi
• Hujjatlarni yangilash soni juda ko'p bo'lgani sababli, ushbu profilda ko'rsatilgan ma'lumotlar o'z vaqtida yangilanmasligi mumkin, iltimos, yangi versiyasini olish uchun mijozlarga xizmat ko'rsatish markaziga murojaat qiling.
• Xususiyatlar yoki funktsiyalar ushbu profilda qo'shimcha tirnoq tavsifiga binoan paydo bo'ladi
